Vollautomatische Bügelabnahme

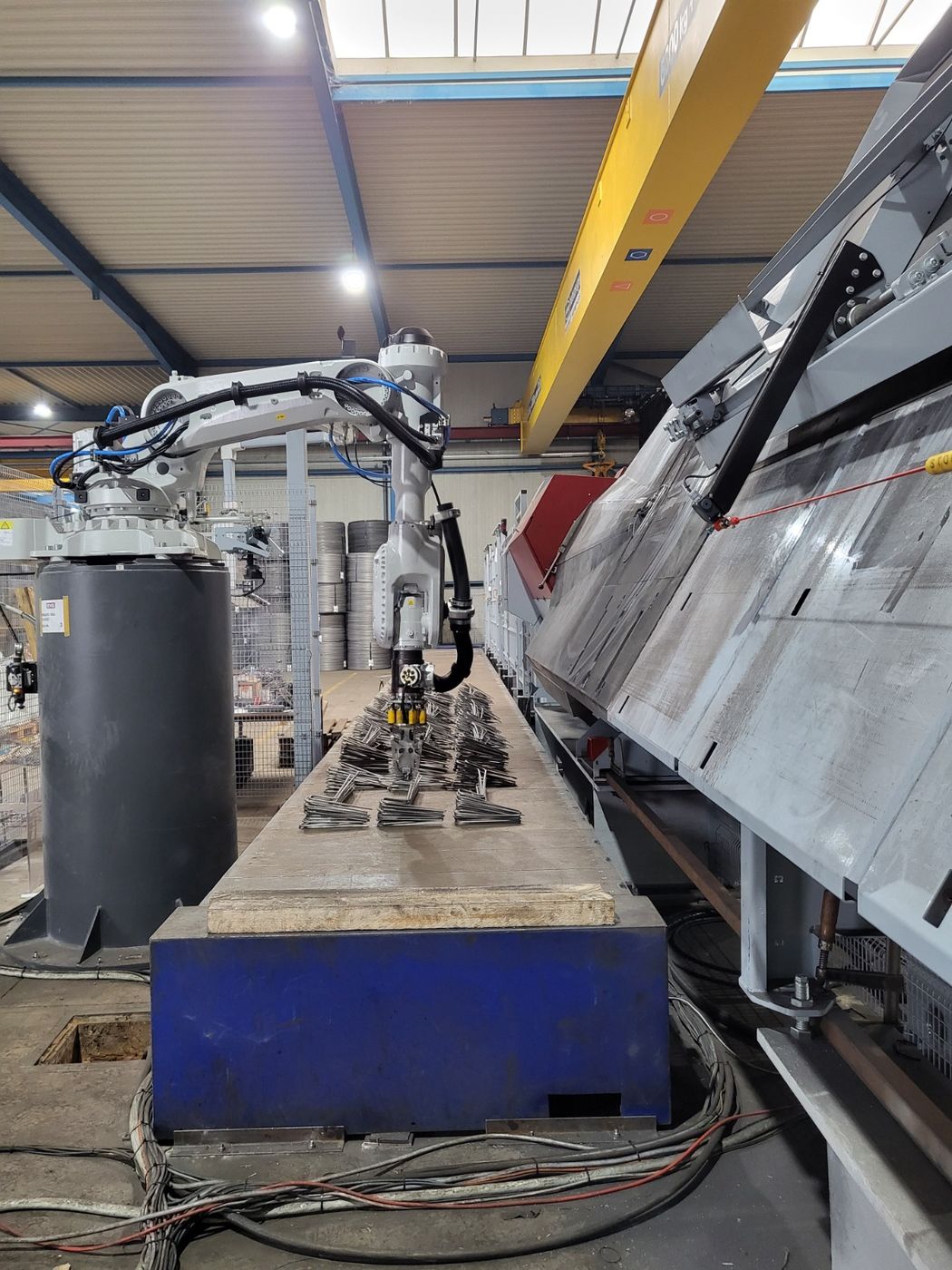

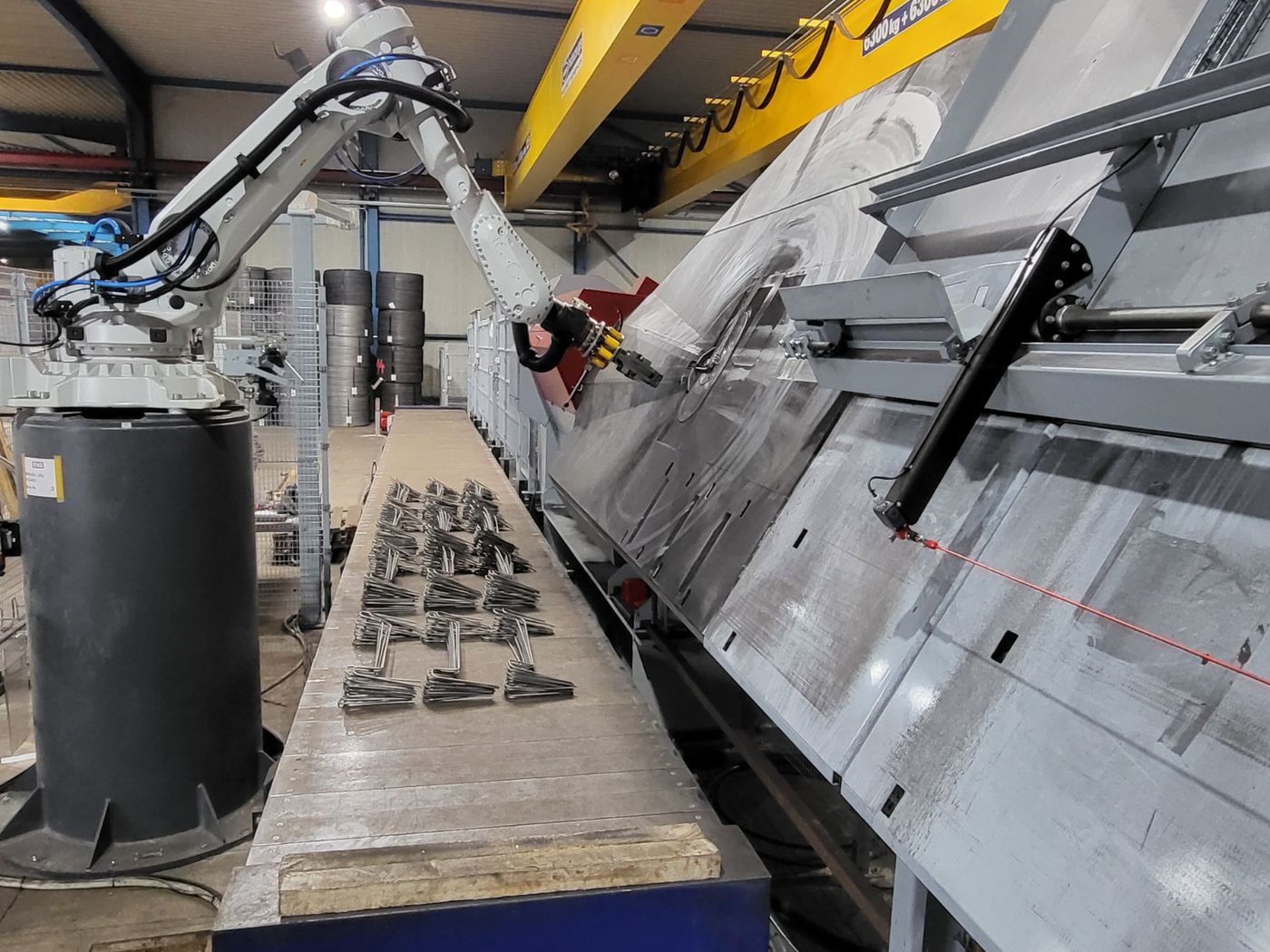

Der SMR ist ein 6-achsiger Industrieroboter auf ABB-Basis, ausgerüstet mit einem hydraulisch betätigten Zangensystem für die automatische, synchronisierte und sichere Abnahme verschiedenartiger Bügel von der Arbeitsfläche des Bügelbiegeautomaten — im Einzel- wie im Doppeldrahtbetrieb.

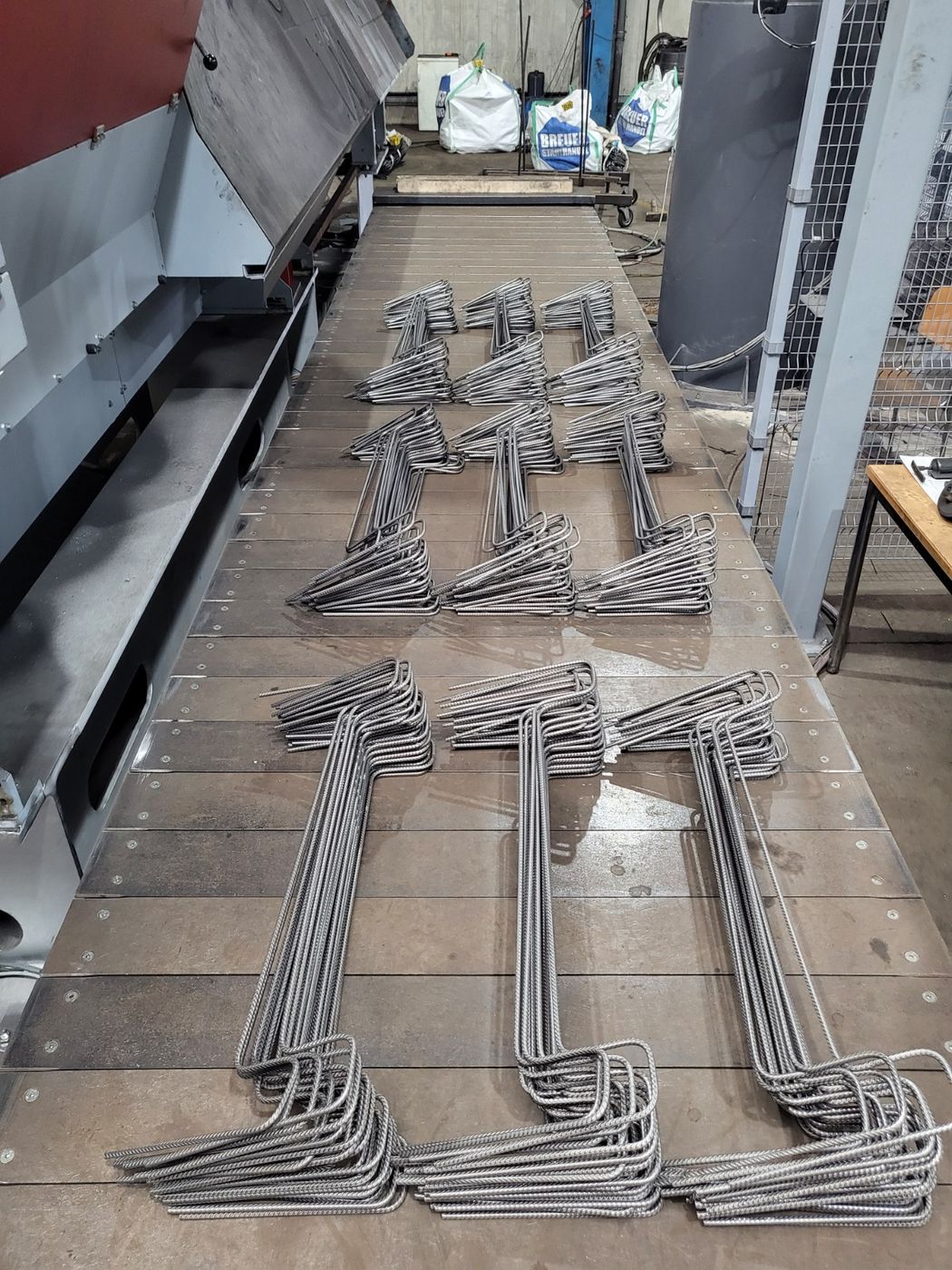

Die Bügel werden noch vor dem Schnitt vom Roboter gegriffen. Anschließend erfolgt eine geordnete, im Stapelvolumen optimierte Befüllung von Standard-Big-Bags nach vorgeschlagenem Verlegemuster. Für die Produktion kleiner und mittlerer Lose ist alternativ die Ablage auf einem optional erhältlichen Förderband möglich — ebenso die geordnete Ablage auf Gestellen und Ablageoberflächen.
Der Entnahmeroboter ist steuerungstechnisch vollständig in die Maschinensteuerung des Bügelbiegeautomaten eingebunden. Die Abnahmeposition wird von der Maschinensoftware vorgeschlagen — kein Teach-In notwendig. Im manuellen Betriebsmodus mit händischer Bügelabnahme fährt der Roboter in eine Parkposition außerhalb des Arbeitsbereichs; die herkömmliche Bedienung von Hand bleibt jederzeit möglich.
* Die Zykluszeit ist abhängig von Bügelform und Produktionsart bzw. Ablageart (Ablage auf Förderband, Befüllung von Big-Bags oder andere). Die Wartung des Roboters ist direkt mit ABB abzustimmen und durchzuführen.
Jetzt anfragenProduktionslogistik im Griff
Wire Flow bietet eine grafische Oberfläche zur Auswahl des Transportbehälters und der gewünschten Ablageposition des Bügels. Mit der im Lieferumfang enthaltenen Wire-Flow-Office-Lösung wird der gesamte Produktionsablauf bereits in der Arbeitsvorbereitung definiert — manuelle Eingriffe an der Anlage bleiben möglich, reduzieren sich aber auf ein Minimum.
Automatisch etikettiert
Optional mit Bügel-Etikettierautomat STT: Drucker und akkubetriebene Drahtbindemaschine etikettieren Bügel automatisch im Einzel- oder Doppeldrahtmodus. Der geschnittene Bügel wird vom Roboter in der Bindemaschine positioniert, etikettiert und auf der gewünschten Transporteinheit abgelegt. Ausführung links oder rechts des SMR wählbar.
Nahtlos zur PBX

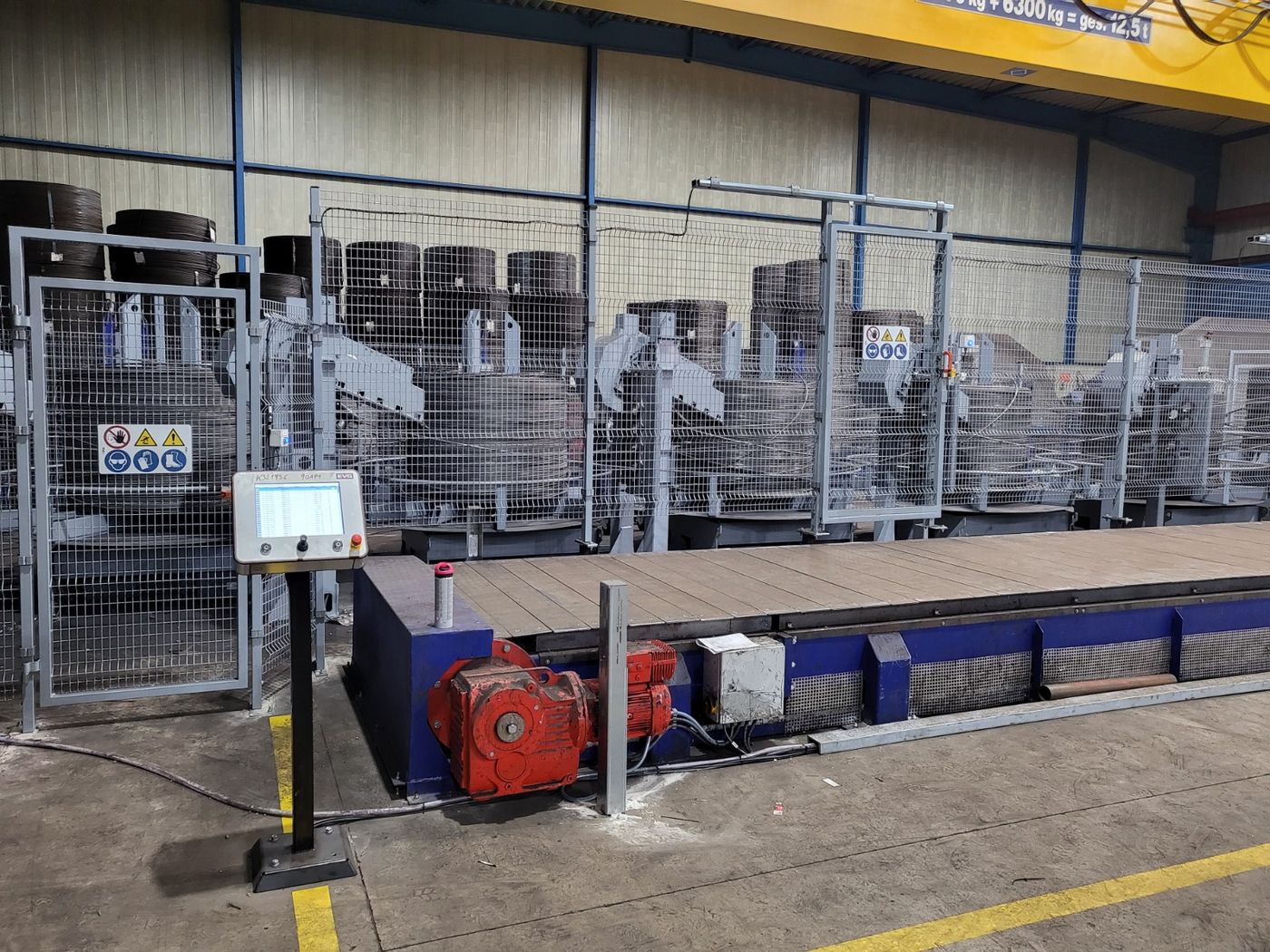

Volle Einbindung in die Maschinensteuerung der POLYBEND PBX für einen optimal integrierten Produktionsprozess — inklusive Vorschlag der Abnahmeposition durch die Maschinensoftware. Beratung, Vertrieb und Inbetriebnahme in Deutschland durch KMS.

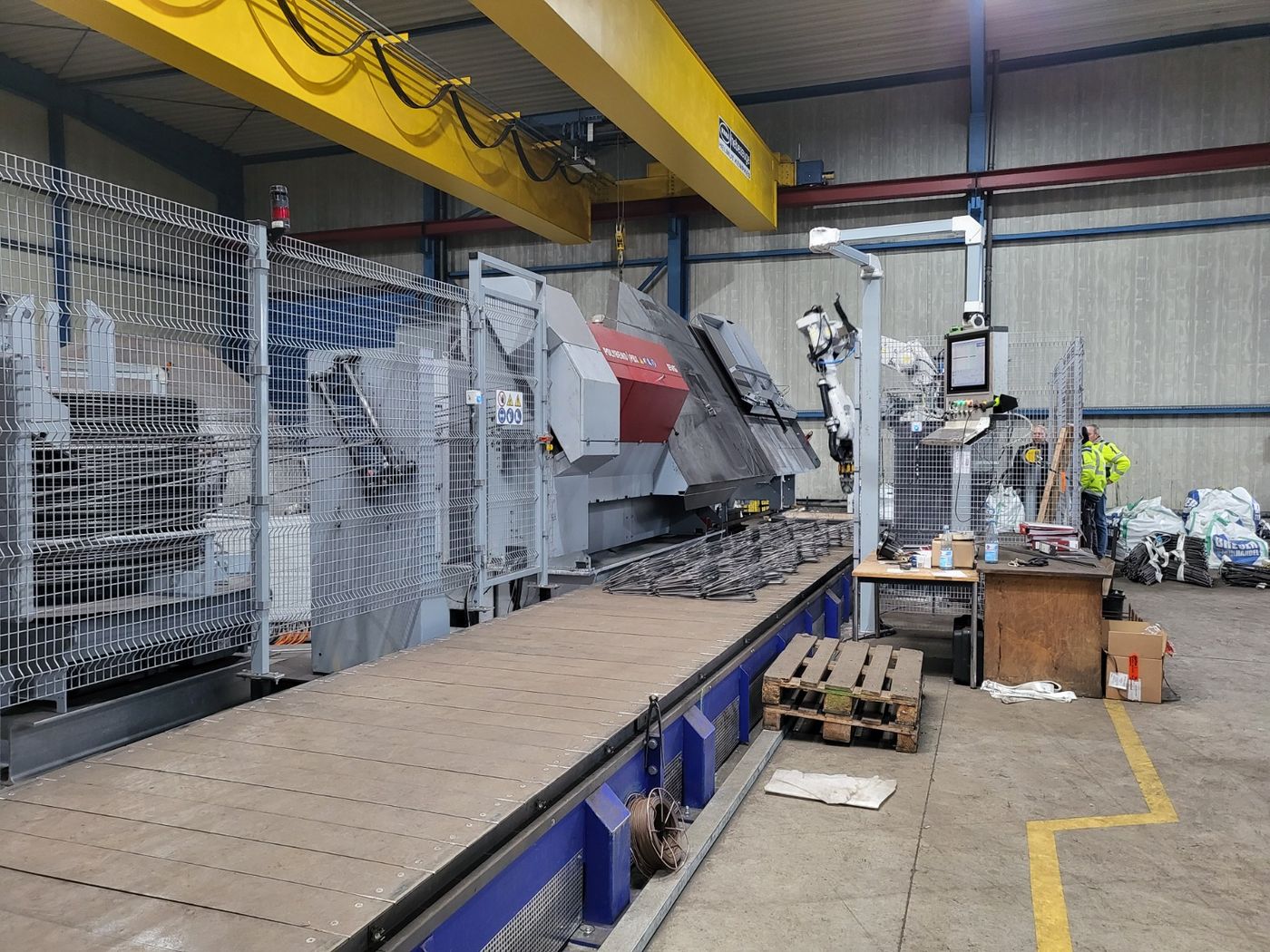

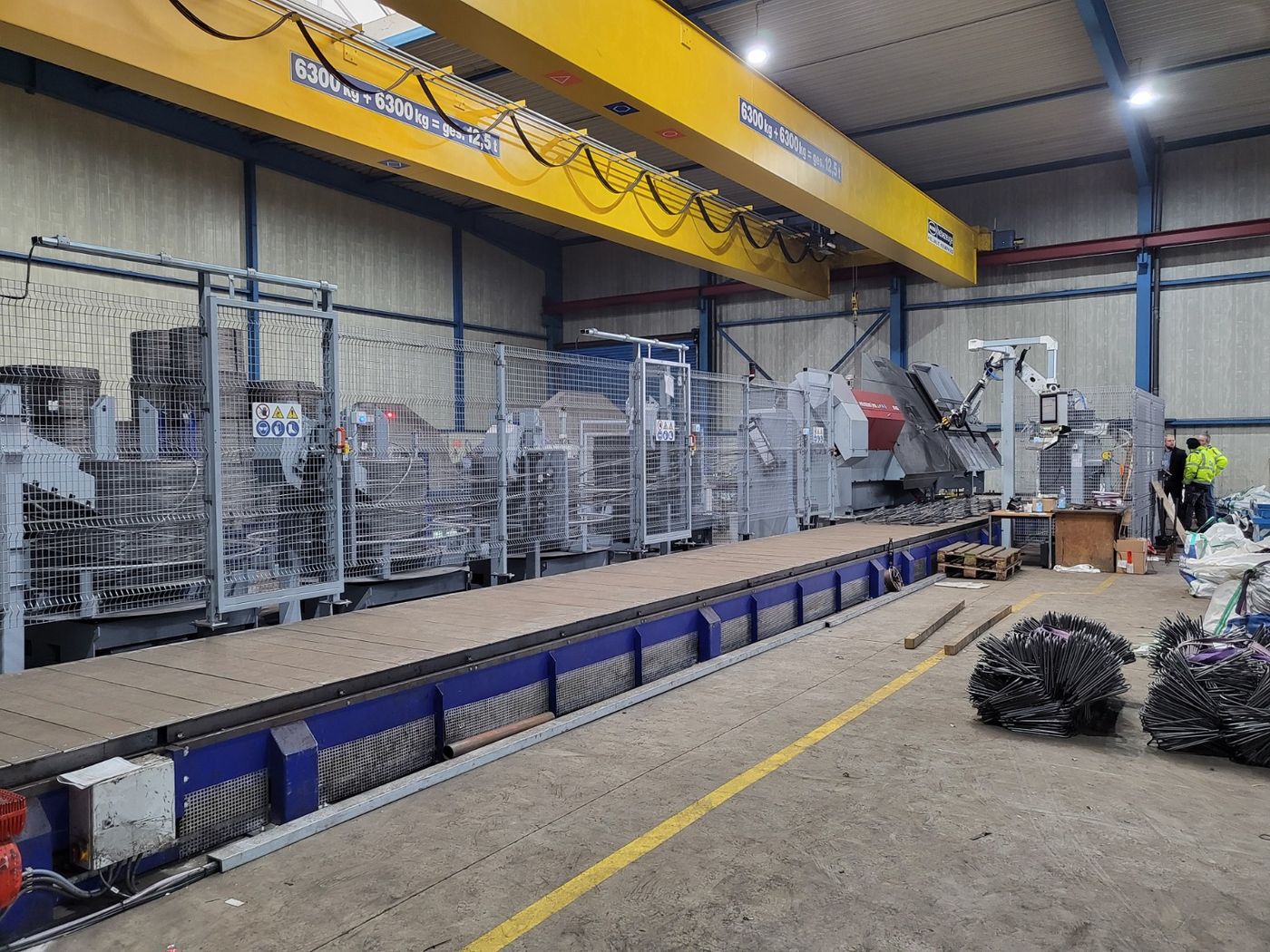

SMR im Einsatz
Passt zu Ihrer PBX?
Wir beraten Sie zur Integration des SMR in Ihre bestehende oder neue POLYBEND-PBX-Anlage — von der Planung bis zur Inbetriebnahme.
